對刀儀的作用和使用注意事項

一、對刀儀的作用：

      在工件的加工過程中，工件裝卸、刀具調整等輔助時間，占加工周期中相當大的比例，其中刀具的調整既費時費力，又不易準確，最后還需要試切。對刀儀的使用，減少了機床的輔助時間，降低了返工和廢品率。

 二、對刀儀安裝注意事項：

1.刀具與對刀儀接觸面必須保持垂直，并要保持刀具垂直向下與接觸面接觸，對刀儀要盡量安裝在工作臺上鐵屑較少的地方，以免影響對刀儀精度。

2.額定電壓范圍內使用電壓控制在DC 10-24V，電流在20A以下，工作環境的溫度范圍-25℃——70℃之間使用效果最佳。

3.對刀的刀具直徑控制在20mm以下，對到速度控制在50——200mm/min，刀具中心點應對應對刀儀上表面的中心。

4.使用對刀儀吹氣功能的時候，氣管外徑為6mm，內徑為4mm，使用時候應注意衛生，清掃接觸面附著的鐵屑鐵末。

三：對刀儀使用注意事項。

1.刀具和對刀儀接觸時不能超過對刀儀的行程，否則刀具容易損壞損傷對刀儀。一般行程為5mm。

2.用手接觸對刀儀接觸面時不要立即放開，以免損壞對刀儀的內部結構影響使用效率和壽命。

3.刀具對刀結束后，必須要垂直提刀離開接觸面，不要橫向移動，以免損壞對刀儀。

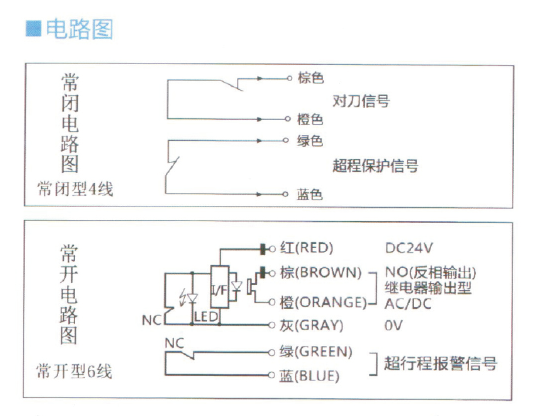

四：對刀儀安裝電路圖。
